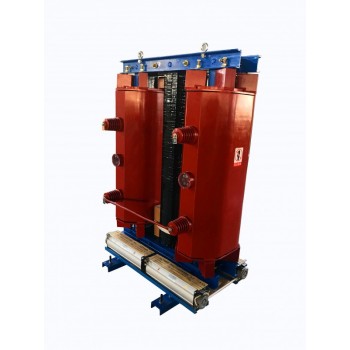

点击图片查看原图逆斯科特干式变压器主要用于将牵引变压器二次输出的27.5kV电源变为10.5kV或0.4kV三相四线供电电源， 般作为牵引变电站的站用电源。
、产品介绍：
27.5KV铁道所用变压器适合电气化铁道牵引变电所、开闭所、AT所、分区所，把铁道牵引变压器27.5KV电压转变变为400V或230V电压。为牵引变电所提供内部照明、控制保护、风机、操作机构等电源。27.5KV铁道所用变压器为环氧树脂浇注干式变压器，具有防火、耐潮、无污染、免维护、 缘水平高、抗短路等特点。低损耗、低噪音、免维护、节能效果明显。并可配置温度监测与保护系统，具有自动启停风机、超温报警、跳闸等功能。由于电气化铁道牵引供电系统具有谐波含量高、电压波动大、使用环境恶劣等特点，27.5KV铁道所用干式变压器对产品的制造要求更高。因此，在制造时，采用特有的浇注变压器局放控制技术和内应力控制工艺，把变压器的内部 缘控制在理想的状态，从而确保了变压器的关键性能。
二、执行标准
GB 1094.1- 2013 《电力变压器》
GB 1094.11-2007 《干式变压器》
GB/Tl0228 -2015 《干式电力变压器技术参数和要求》
GB 1094.3- 2013 《电力变压器 缘水平和 缘试验》
TB/T 2805-1997 《 电气化铁道牵引变电所供电设备 缘水平》
三、结构特点：
1．铁心 采用进口优质冷轧低损耗硅钢片，45°全斜接缝，铁轭穿心螺杆加紧，拉板结构，心柱玻璃丝带绑扎等工艺。降低变压器的空载损耗、空载电流和噪音。
2. 线圈 低压采用多层圆筒式，高压采用分段圆筒式。环氧树脂真空浇注。高压线圈 末端加成型角环并加强 缘，提高变压器抗雷电冲击能力。高低压线圈之间加环氧 缘筒，提高了变压器的工频耐压水平。
3.器身 器身用轴向压钉压紧及防震硅橡胶垫块，提高了变压器的抗突发短路能力。
4.外 缘 考虑牵引变电站的使用环境，外 缘爬距按35KV电压等 设计，采用长度为340mm的 缘子。
四、技术规范：
电压组合：27.5（二相）/0.4（三相）
分接范围：+/-5%或+/-2x2.5%（或按用户要求）
额定容量：30~2500kVA（或按用户要求）
调压方式：无励磁调压（或按用户要求）
阻抗电压：6%（或按用户要求）
联接组别：逆斯科特
五、使用条件：
满足下列要求的使用条件为正常使用条件：
a.海拔
海拔不超过1000m。
b.环境温度
高气温 +40℃
高日平均气温 +30℃
高年平均气温 +20℃
低气温 -30℃(适用于户外式变压器)
低气温 -5℃ (适用于户内式变压器)
c.电源电压的波形
电源电压的波形似于正弦波。
d.多相电源电压的对称性
多相变压器所连接的电源电压应近似对称
六、27.5KV铁道所用干式变压器订货须知：
1.产品型号
2.额定容量
3.额定电压及高压分接范围
4.相数
5.额定频率
6.连接组标号
7.冷却方式
8.保护等
9.使用条件
10. 缘水平
11.采用标准
12.其他特殊要求
